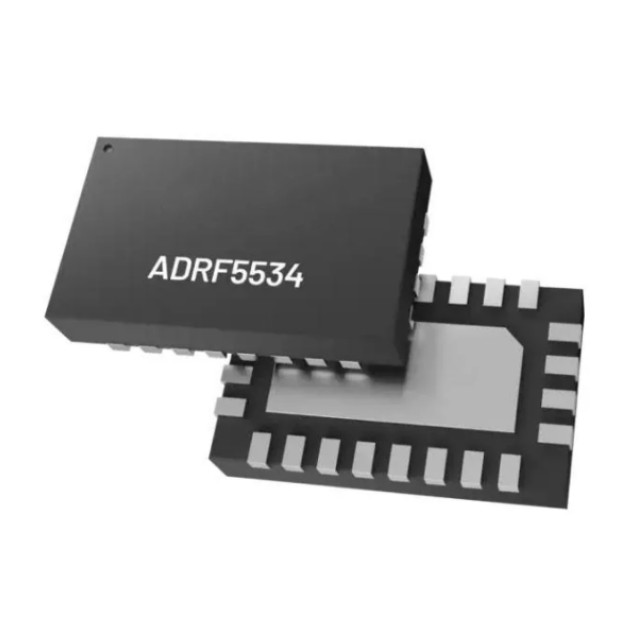

ADRF5534BCPZN是一款集成 RF 的前端多芯片模塊，設計用于時分雙工 (TDD) 應用。該套件的工作頻率為 3.1 GHz 至 4.2 GHz。ADRF5534BCPZN配置有 LNA 和一個大功率硅 SPDT 開關。

優勢和特點

集成式 RF 前端

LNA 和高功率硅 SPDT 開關

片內偏置和匹配

單電源供電

增益：3.6 GHz 時為 35.5 dB（典型值）

增益平坦度：25°C 下為 1.5 dB（400 MHz 帶寬）

低噪聲指數：3.6 GHz 時為 1.3 dB（典型值）

低插入損耗：3.6 GHz 時為 0.8 dB（典型值）

TCASE = 105°C 時具有高功率處理能力

整個生命周期

LTE 平均功率 (8 dB PAR)：37 dBm

單一事件（運行時間 <10 秒）

LTE 平均功率 (8 dB PAR)：39 dBm

高輸入 IP3：?4 dBm

低電源電流

接收操作：5 V 時為 120 mA（典型值）

傳輸操作：5 V 時為 15 mA（典型值）

正邏輯控制

5 mm × 3 mm 24 引腳 LFCSP 封裝

應用

無線基礎設施

TDD 大規模多輸入和多輸出 (MIMO) 以及有源天線系統

基于 TDD 的通信系統
