【ADI模數轉換器】AD7383BCPZ——雙通道同步采樣、16位、4 MSPS、SAR ADC產品特色1、AD7383BCPZ具有兩個完整的ADC功能，支持雙通道同步采樣和轉換。2、引腳兼容產品系列。3、AD7383BCPZ具有4 MSPS的高吞吐速率。4、AD7383BCPZ采用節省空間的3 mm 3 mm LFCSP封裝。5、集成…
【ADI模數轉換器】AD7383BCPZ——雙通道同步采樣、16位、4 MSPS、SAR ADC
產品特色
1、AD7383BCPZ具有兩個完整的ADC功能，支持雙通道同步采樣和轉換。
2、引腳兼容產品系列。
3、AD7383BCPZ具有4 MSPS的高吞吐速率。
4、AD7383BCPZ采用節省空間的3 mm × 3 mm LFCSP封裝。
5、集成過采樣模塊可提高動態范圍，減少噪聲，并降低SCLK速度要求。
6、偽差分模擬輸入。
7、小采樣電容可降低放大器驅動負擔。
應用場景
AD7383BCPZ適用于多種需要高精度和高速度數據采集的應用場景，包括：
電機控制位置反饋
電機控制電流檢測
聲納
電能質量
數據采集系統
摻鉺光纖放大器(EDFA)應用
I/Q解調
AD7383BCPZ的特點包括：
雙路 16 位 ADC 系列
雙路同步采樣
全差分模擬輸入
4 MSPS 的高吞吐轉換率。
SNR（典型值）
87.5 dB， VREF = 3.3 V 外用于16 位 AD7383
83.5 dB， VREF = 3.3 V 外用于16 位 AD7384
93.4 dB 當 RES = 1 且 OSR = 8 時
片內過采樣功能
分辨率提升功能
INL 誤差（最大值）
2.5 LSBs，16 位 AD7383
1.0 LSB，14 位 AD7384
2.5 V 內部基準電壓源
高速串行接口
工作溫度范圍 ?40°C 至 +125°C
16 引腳 LFCSP， 3 mm × 3 mm
報警功能
產品信息

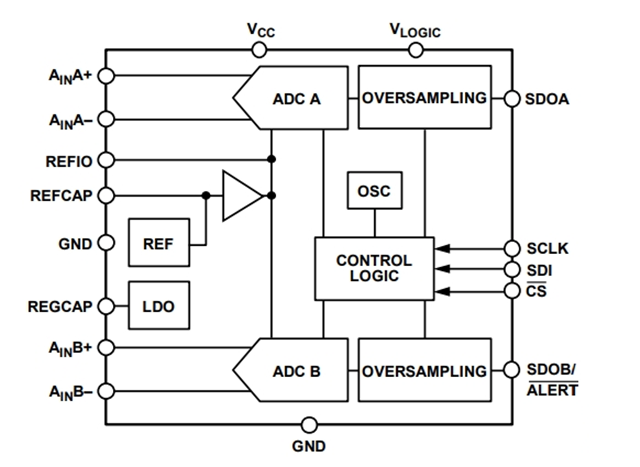

AD7383BCPZ是一款雙通道同步采樣、高速、低功耗、逐次逼近寄存器(SAR)型模數轉換器(ADC)，采用3.0 V至3.6 V電源供電，吞吐速率高達4 MSPS。模擬輸入類型為偽差分，并在CS下降沿進行采樣和轉換。集成片內過采樣模塊可改善動態范圍并在更低帶寬下降低噪聲。AD7383BCPZ內置2.5 V緩沖基準電壓源。或者，也可以使用最高3.3 V的外部基準電壓源。
轉換過程和數據采集過程均采用標準控制輸入，可與微處理器或數字信號處理器(DSP)輕松接口。使用獨立邏輯電源時，AD7383BCPZ兼容1.8 V、2.5 V和3.3 V接口。
