LMX2487ESQ器件是一款高性能、低功耗的Delta-Sigma雙PLL頻率合成器?，適用于各種通信和測試設備。主要特性用于低分頻的四倍模預分頻器射頻 PLL：16/17/20/21 或 32/33/36/37IF PLL：8/9 或 16/17高級 Delta Sigma 分數補償12 位或 22 位可選小數模數高達 4 階可編程 Del…
LMX2487ESQ器件是一款高性能、低功耗的Delta-Sigma雙PLL頻率合成器?，適用于各種通信和測試設備。
主要特性
用于低分頻的四倍模預分頻器
射頻 PLL：16/17/20/21 或 32/33/36/37
IF PLL：8/9 或 16/17
高級 Delta Sigma 分數補償
12 位或 22 位可選小數模數
高達 4 階可編程 Delta-Sigma 調制器
改善鎖定時間的功能
需要的 Fastlock / Cycle Slip Reduction
單字寫入
集成超時計數器
寬工作范圍
LMX2487E RF PLL：3.0 GHz 至 7.5 GHz
有用的功能
數字鎖檢測輸出
硬件和軟件關斷控制
片上晶體參考倍頻器
射頻相位比較頻率高達 50 MHz
2.5V 至 3.6V 工作電壓，3.0V 時 ICC = 8.5mA
這些特性使得LMX2487ESQ適用于需要高精度頻率合成的射頻通信應用。
概述

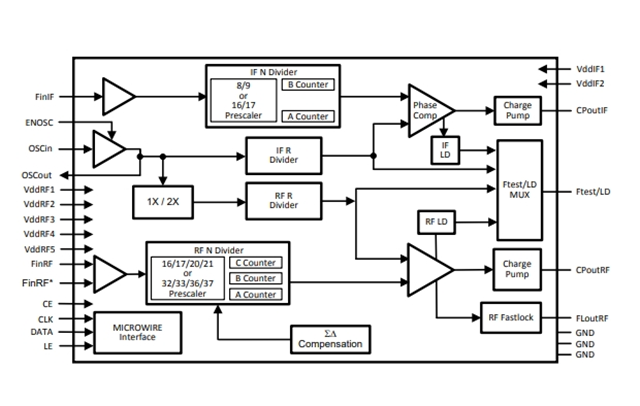

LMX2487ESQ器件是一款低功耗、高性能 delta-sigma 小數 N 分頻 PLL，具有一個輔助整數 N 分頻 PLL。它是使用 TI 的先進工藝制造的。
采用 delta-sigma 架構，較低偏移頻率的小數雜散被推至環路帶寬之外的較高頻率。將雜散和相位噪聲能量推至較高頻率的能力是調制器階數的直接函數。與模擬補償不同，LMX2487ESQ中使用的數字反饋技術對溫度變化和晶圓加工變化具有很強的抵抗力。LMX2487ESQ Δ-Σ 調制器可編程至四階，這允許設計人員選擇最佳調制器階數，以適應系統的相位噪聲、雜散和鎖定時間要求。
用于對LMX2487ESQ進行編程的串行數據通過三線高速 （20-MHz） MICROWIRE 接口傳輸。LMX2487ESQ提供精細的頻率分辨率、低雜散、快速的編程速度以及用于更改頻率的單字寫入。這使得它非常適合直接數字調制應用，其中 N 計數器直接使用信息進行調制。LMX2487ESQ采用 24 引腳 4.0 × 4.0 × 0.8 mm WQFN 封裝。
主要規格
產品：LMX2487ESQ
類型：鎖相環 - PLL
電路數量：2 Circuit
最大輸入頻率：7.5 GHz
最小輸入頻率：250 MHz
輸出頻率范圍：3 GHz to 7.5 GHz
電源電壓-最大：3.6 V
電源電壓-最?。?.5 V
技術：Si
最小工作溫度：- 40 C
最大工作溫度：+ 85 C
安裝風格：SMD/SMT
封裝 / 箱體：WQFN-24
應用領域
LMX2487ESQ廣泛應用于以下領域：
移動電話和基站
直接數字調制應用
衛星和有線電視調諧器
WLAN 標準
